Geschirrspüler bleibt kalt: Fehler E09 - Heizpumpe wechseln (Bosch / Siemens / Neff)
Der Geschirrspüler bricht das Programm ab und zeigt den Fehler E09 an? Du hast die Heizpumpe bereits überprüft, als Schuldigen identifiziert und möchtest sie jetzt austauschen? Dann zeigt Dir diese Reparaturanleitung, wie Du bei Deinem Bosch Geschirrspüler die Heizpumpe tauschen kannst!
Die Spülmaschine bleibt kalt - Heizpumpe tauschen
Wenn das Geschirr nach dem Spülen kalt und schlecht gewaschen im Geschirrspüler wartet und das Display die Fehlermeldung E09 zeigt, dann ist mit hoher Wahrscheinlichkeit eine defekte Heizpumpe die Ursache. Wie Du die Heizpumpe sehr einfach überprüft kannst, haben wir in der Anleitung "Geschirrspüler Fehlermeldung E09- Heizpumpe überprüfen" festgehalten. Außerdem haben wir dort beschrieben, wie die Sockelblende demontiert und so der Zugang zur Heizpumpe freigelegt wird.
In dieser Reparaturanleitung zeigen wir den Tausch der Heizpumpe, wie er immer dann durchgeführt werden muss, sobald das Gerät über eine Zeolith-Trocknung verfügt. Dann versperrt nämlich die Zeolith-Einheit den rechten Zugang. Auch wenn dieser Geschirrspüler über keine Zeolith-Trocknung verfügt, ist das Vorgehen beim Entfernen der Bodengruppe die gleiche.
Hat Deine Spülmaschine keine Zeolith-Trocknung und Du möchtest nicht so viel Aufwand beim Tauschen der Heizpumpe betreiben, dann siehst Du Dir am besten die Reparaturanleitung "Geschirrspüler Fehler E09 - Heizpumpe seitlich wechseln" an. In dieser haben wir die etwas einfachere und schneller Art des Heizpumpentausches dokumentiert.

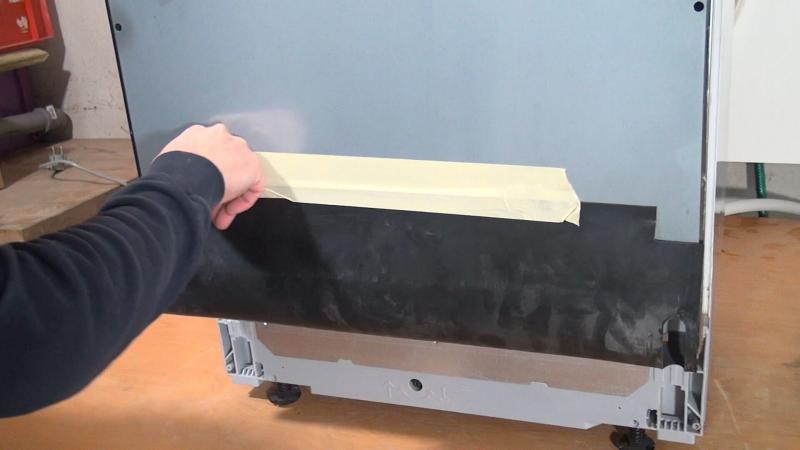

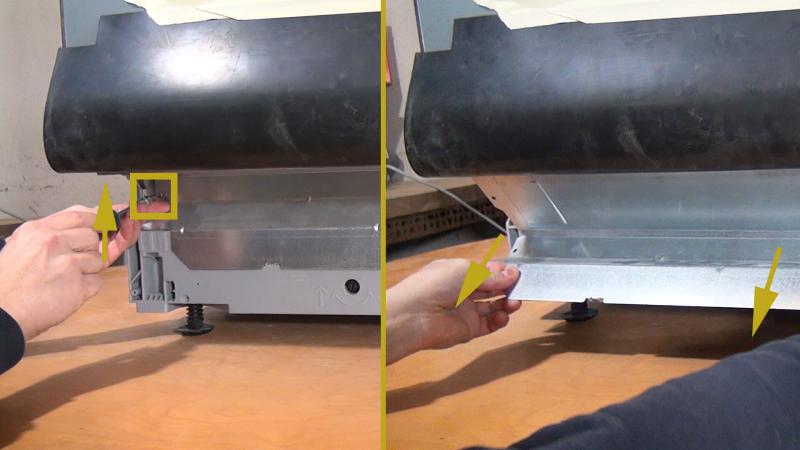

Sollte der Geschirrspüler noch nicht aus der Küchenzeile ausgebaut sein, dann ist jetzt der richtige Zeitpunkt dafür. Danach kann vorbereitend die Gummischürze an der Front mit Klebeband festgeklebt, die beiden Schrauben der Sockelblende gelöst und die Blende (unten) nach vorne weggezogen werden.
Sicherheit
Die eigene Sicherheit geht natürlich immer vor. Stelle daher sicher, dass der Geschirrspüler sowohl vom Stromnetz als auch vom Wasseranschluss abgeschlossen ist. Zudem müssen immer alle im jeweiligen Land geltenden Bestimmungen und Gesetze eingehalten werden.
Werkzeug und Material
Die für diese Reparatur benötigte Liste an Werkzeugen und Materialien ist glücklicherweise nicht besonders lange. Gebraucht werden die folgenden Dinge: Ein Torx Schraubendreher T15 und T20, Kombizange und ein Schraubendreher für die neue Schlauchschelle.
Dann brauchst Du natürlich auch die passende Heizpumpe für die Reparatur. Wir haben die meisten Pumpen lagernd, sodass sie oft schon am nächsten Tag bei Dir sind:
Falls Du die Typennummer deines Gerätes nicht findest, oder Hilfe bei der Auswahl benötigst, kannst Du uns gerne kontaktieren.
Seitenabdeckung entfernen

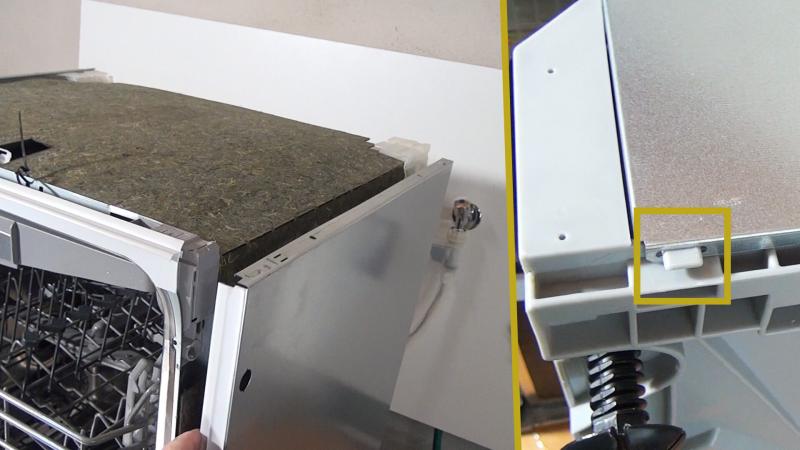

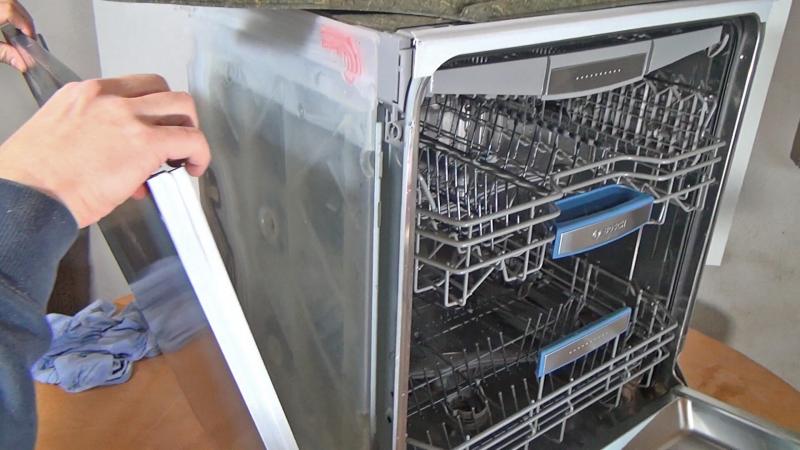

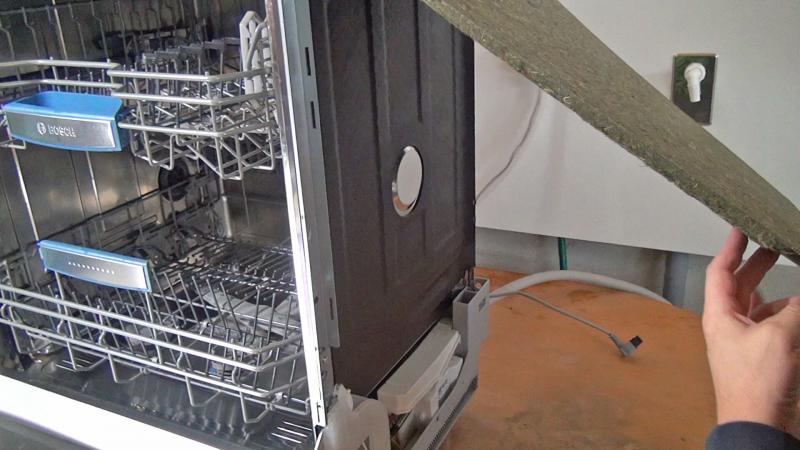

Im folgenden Schritt werden die beiden Seitenwände demontiert. Dazu werden jeweils die Torx-Schrauben im vorderen Bereich bei geöffneter Front ausgedreht. Danach lassen sich die Seitenwände aushängen – zuerst oben und hinten etwas nach außen drücken und dann nach unten aushängen. Die Isolierung kann nach oben weggeklappt werden. Die zweite Seitenwand wird auf die gleiche Art demontiert.
Türmechanismus aushängen
Bei geschlossener Front werden die beiden seitlichen Distanzstücke durch Herunterziehen sowohl links als auch rechts entfernt.

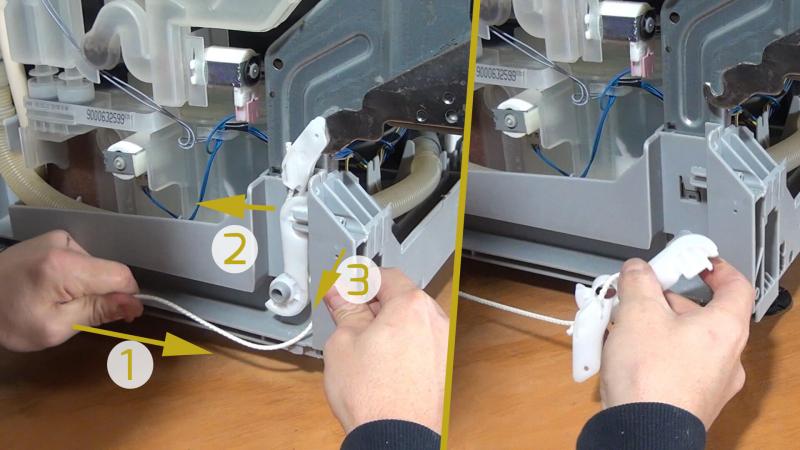

Danach wird die Schnur des Türmechanismus durch Spannen so verlängert, dass die Halterung am Ende der Schnur bequem ausgehängt und die Umlenkung heruntergezogen werden kann. Alternativ dazu lässt sich das Halteblättchen der Feder samt dieser mit einer Kombizange herausziehen.
Bodenwanne entfernen

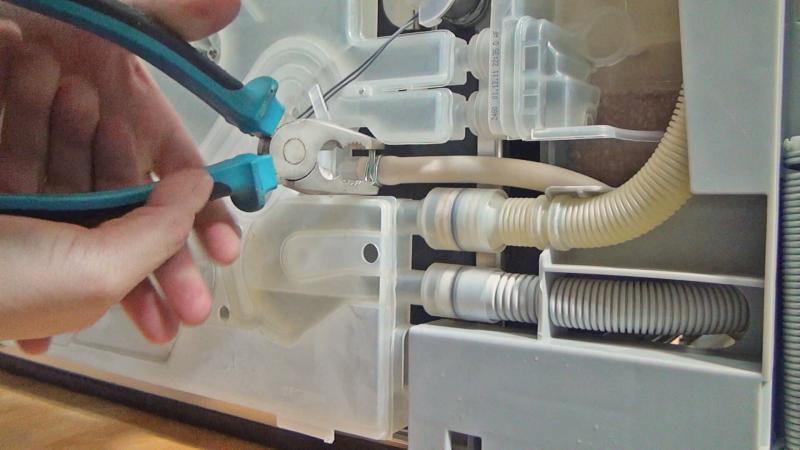

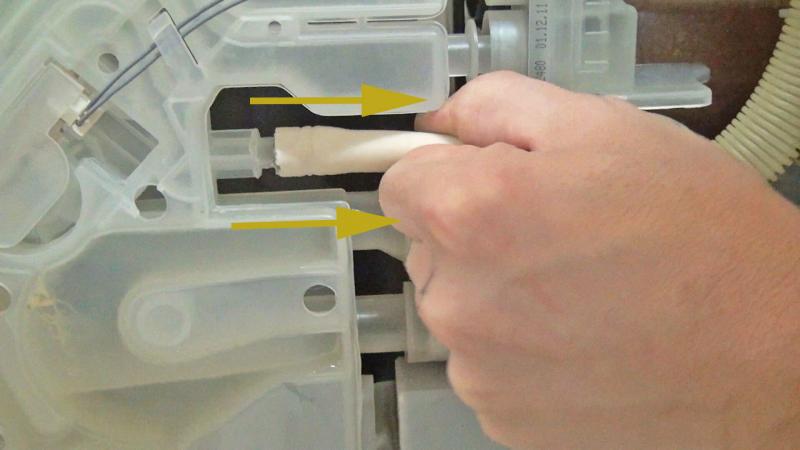

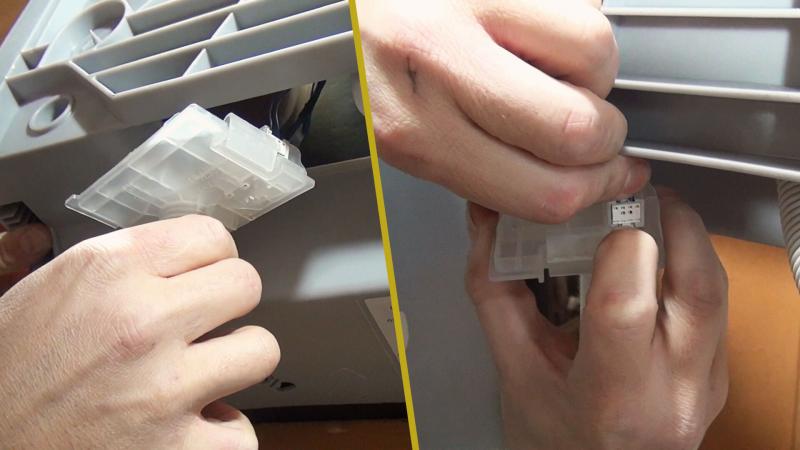

Danach wird die Bodenwanne entfernt. Dafür muss zuerst der Aquastop aus der Halterung in der Bodenwanne ausgeklickt und der Stecker abgesteckt werden. Danach wird auch gleich der Zulaufschlauch abgeschlossen. Hierfür wird eine Kombizange benötigt, um die Schlauchklemme zusammenzudrücken. Der Schlauch sitzt recht fest, und es bedarf etwas Kraft, um ihn von der Anschlusstülle abzuziehen.

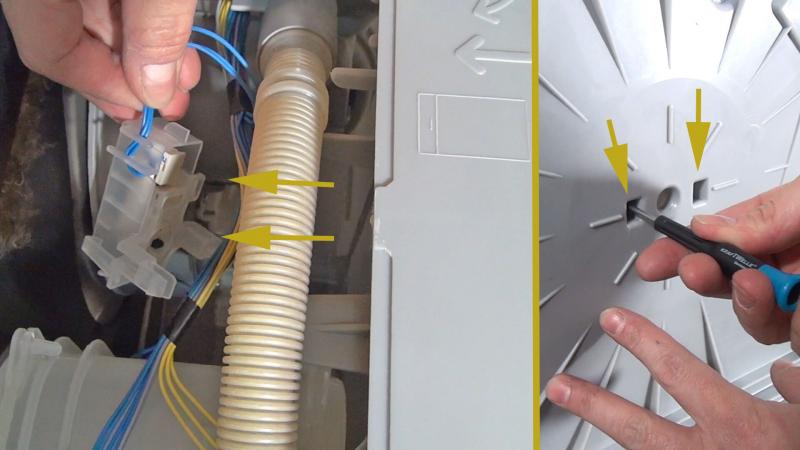

Auch der Bodenschwimmer wird mit einem kleinen, flachen Schraubendreher von der Unterseite der Bodenwanne ausgeklickt.

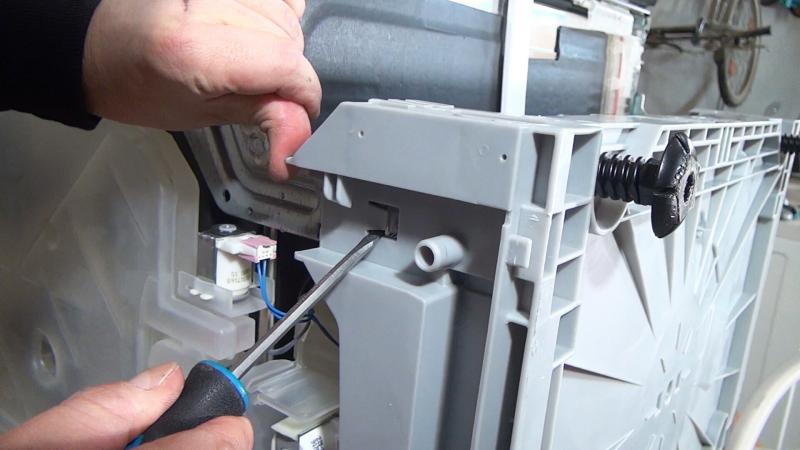

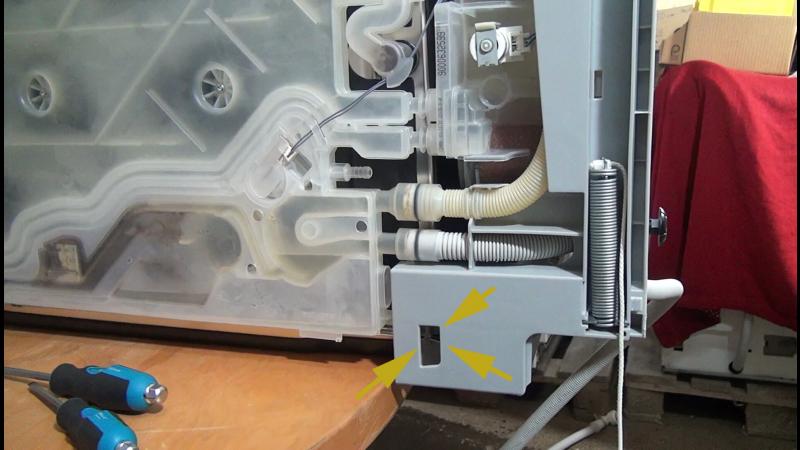

Anschließend werden die Metallecken, die als Widerhaken fungieren, etwas nach innen gedrückt, sodass die Kunststoffwanne gelöst werden kann. Die Steuerelektronik darf angesteckt bleiben, sollte aber in der Bodenwanne nicht mehr fixiert sein.

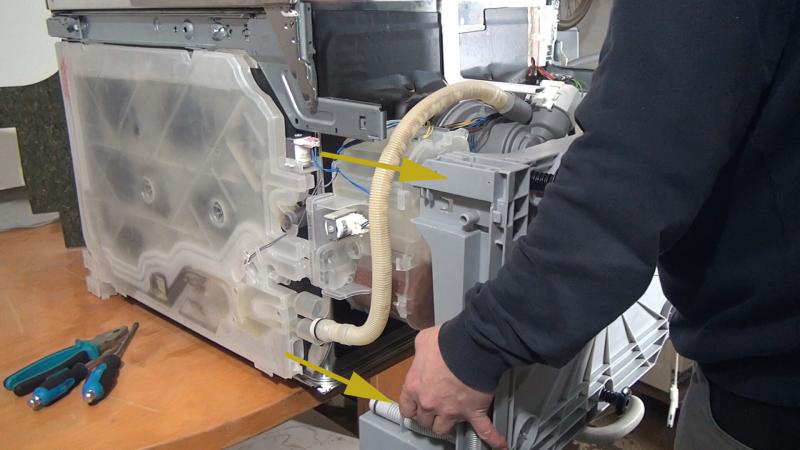

Dann kann die Bodenwanne waagerecht abgezogen werden. Die Schläuche der Dosiereinheit werden dabei mit herausgezogen. Achtung: Dabei kann und wird etwas Wasser auslaufen.
Heizpumpe abschließen und entfernen

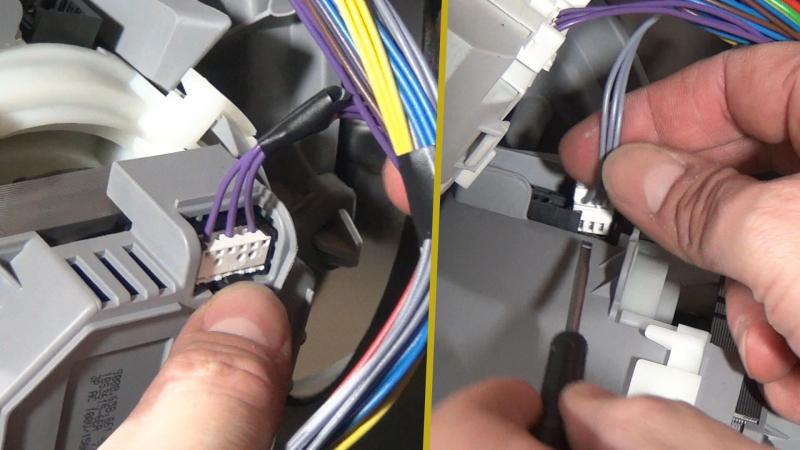

Im nächsten Schritt wird die Heizpumpe abgeschlossen. In diesem Fall ist der Versorgungsstecker bereits abgesteckt, da die Heizpumpe schon mit dem Ohmmeter durchgemessen wurde. Danach wird der Stecker mit den grauen (NTC) und der mit den violetten Kabeln (Pumpenanschluss) abgesteckt.

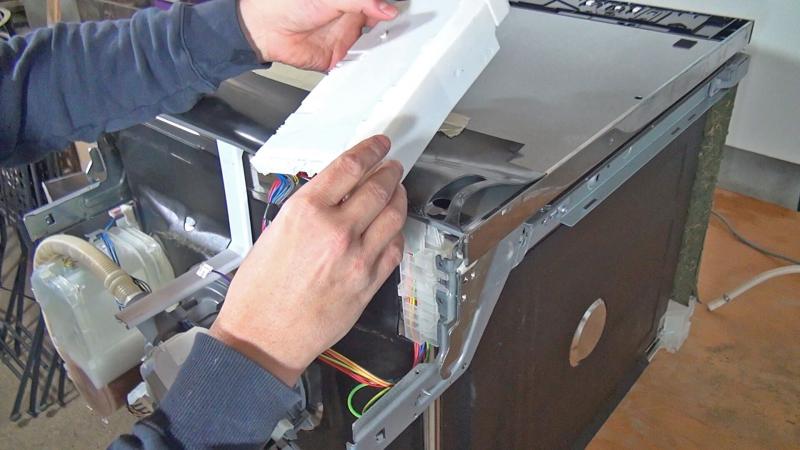

Die Steuerung wird vorsichtig am Geschirrspüler abgelegt.

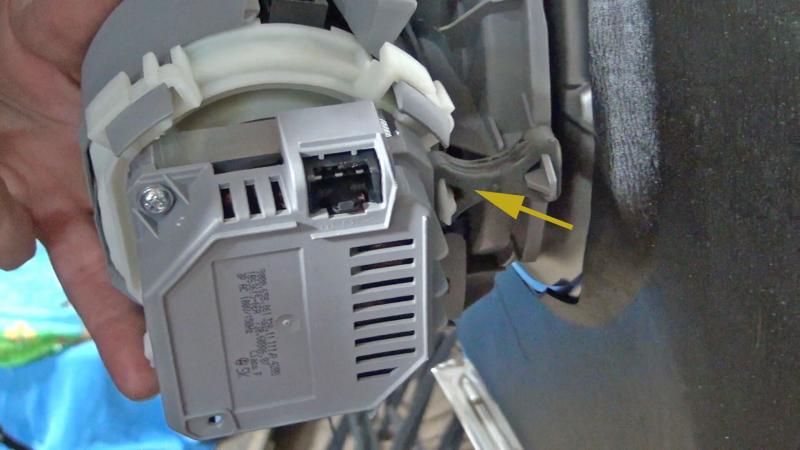

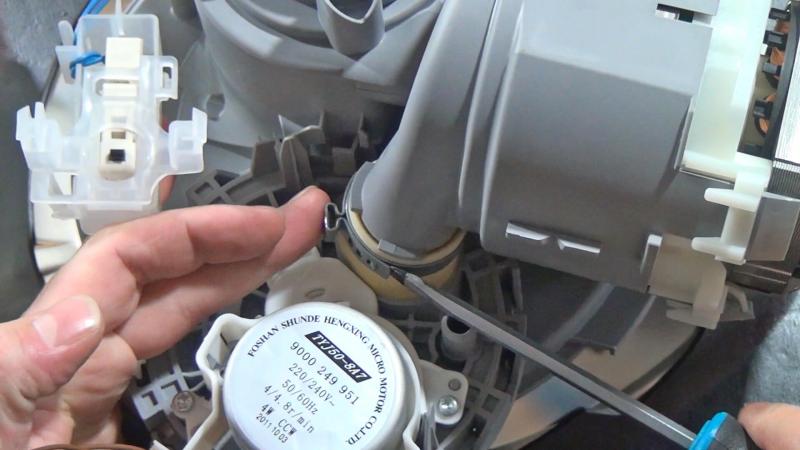

Nun kann die Schlauchklemme mit einem flachen Schraubendreher gelöst werden. Dazu reicht es, den abstehenden Teil etwas aufzubiegen, um die Widerhaken zu lösen. Ist dies geschafft, ist die Heizpumpe noch mit einem Gummilager am Korpus aufgehängt. Dieser wird einfach abgezogen.
Danach kann die Pumpe abgezogen werden. Auf der Seite der Schlauchklemme darf der Gummiflansch nicht beschädigt werden. Der Flansch in der Mitte der Pumpe kann mit einem Schraubendreher als Behelf abgezogen werden. So weit, so gut! Die Hälfte wäre geschafft.
Heizpumpe wieder montieren und anschließen

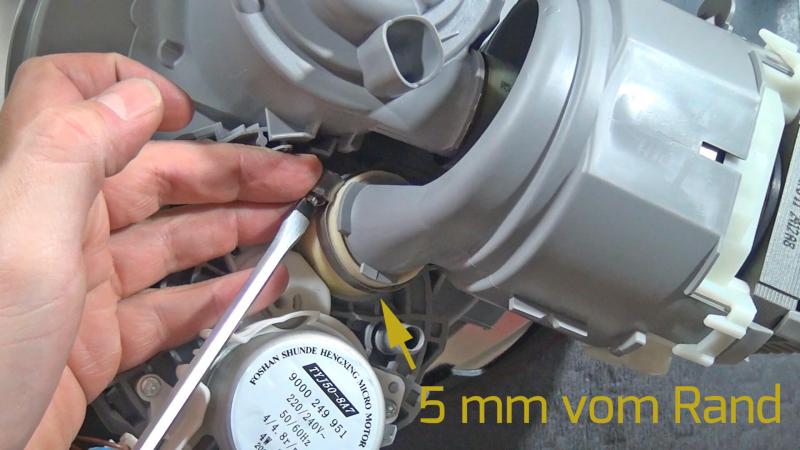

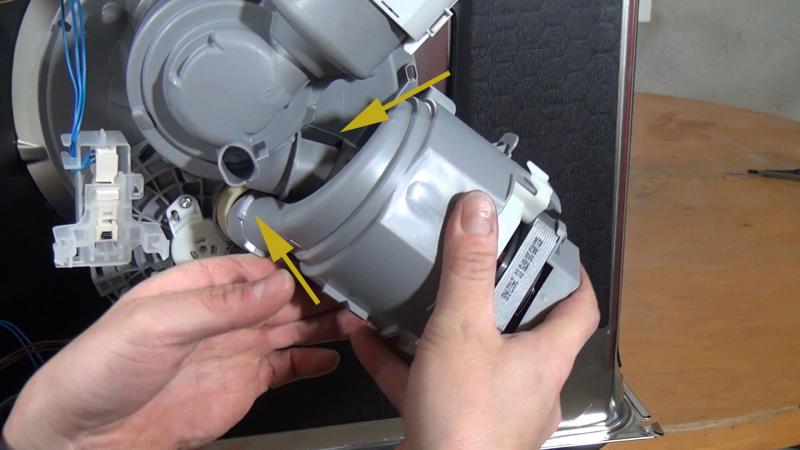

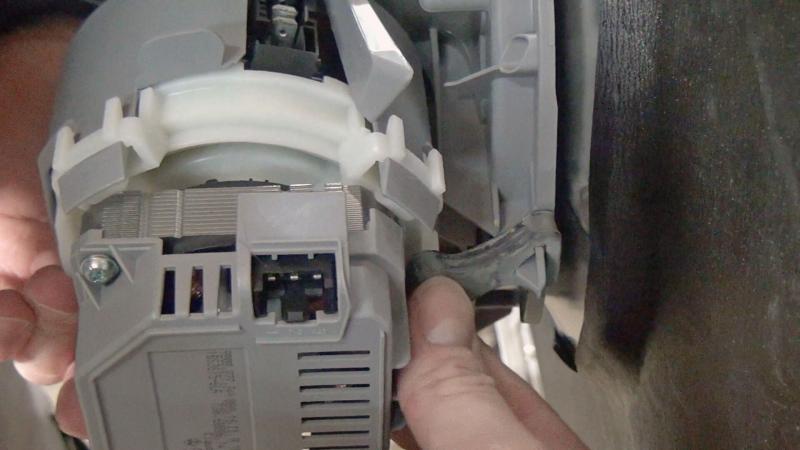

Zuerst wird die neue Schlauchschelle über die Gummimuffe aufgeschoben. Danach wird die neue Pumpe zuerst mittig montiert, indem sie auf den Pumpensumpf aufgesetzt wird. Ist die Pumpe ganz aufgeschoben, wird sie auf der Seite der Gummimuffe angesetzt und eingedreht. Dann wird das Gummilager wieder eingehängt und danach die Schlauchschelle festgezogen – mit Gefühl und auf eine Weise, dass die Schelle etwa 5 mm vom Rand anliegt. Sonst kann es passieren, dass die Pumpe wieder aus der Muffe gedrückt wird.

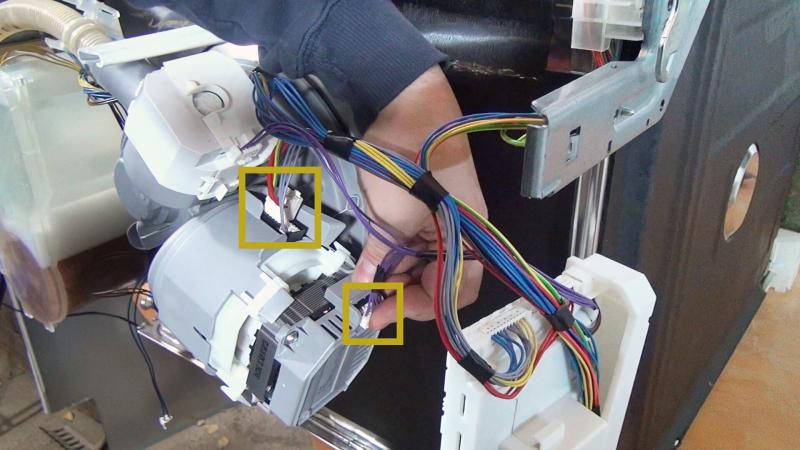

Anschließend werden alle gelösten Stecker wieder angeschlossen.
Bodenwanne wieder in Position bringen

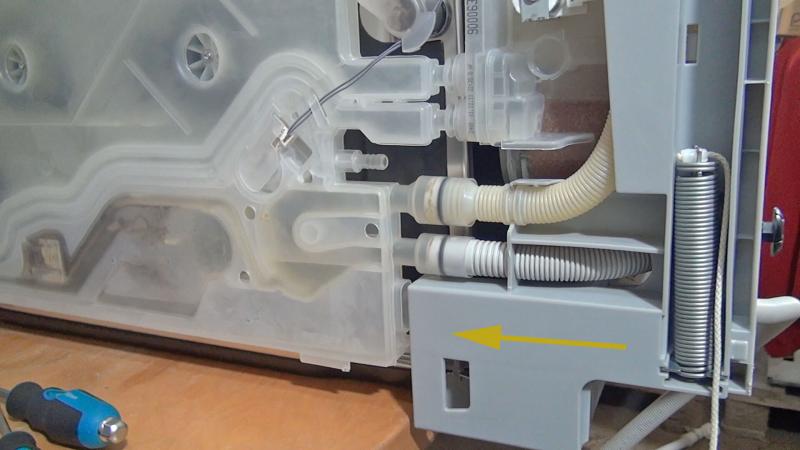

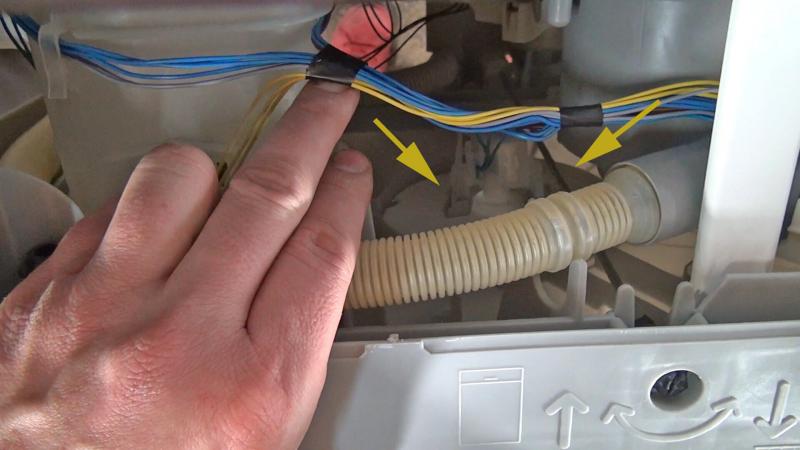

Jetzt wird die Bodenwanne wieder an ihre Position gebracht. Auch die Steuerung darf nicht vergessen werden. Zuerst werden die beiden Schläuche, die auf der Bodenwanne verblieben sind, eingesteckt und die Bodenwanne leicht aufgesetzt. Der Schwimmer wird wieder montiert und die Schläuche in den Führungen fixiert. Anschließend wird die Steuerung erneut in der Bodenwanne eingerastet. Danach kann die Wanne ganz aufgeschoben werden, bis sie einrastet. Fixiert wird sie indem die Metallecken wieder eingebogen werden.
Zulaufschlauch und Aquastop anschließen

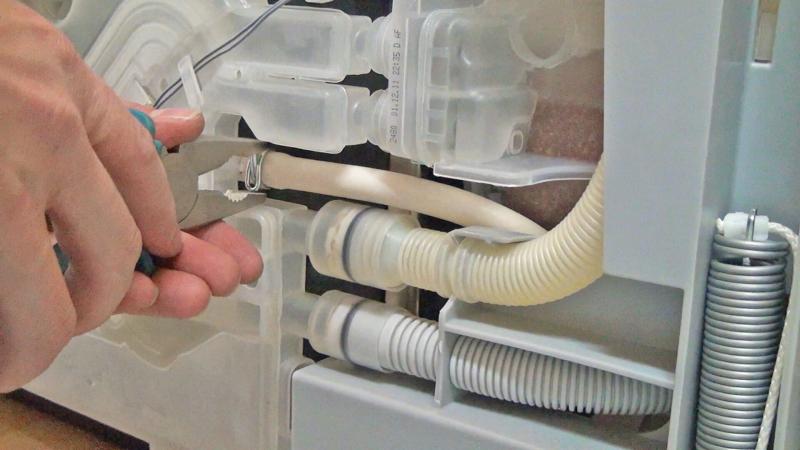

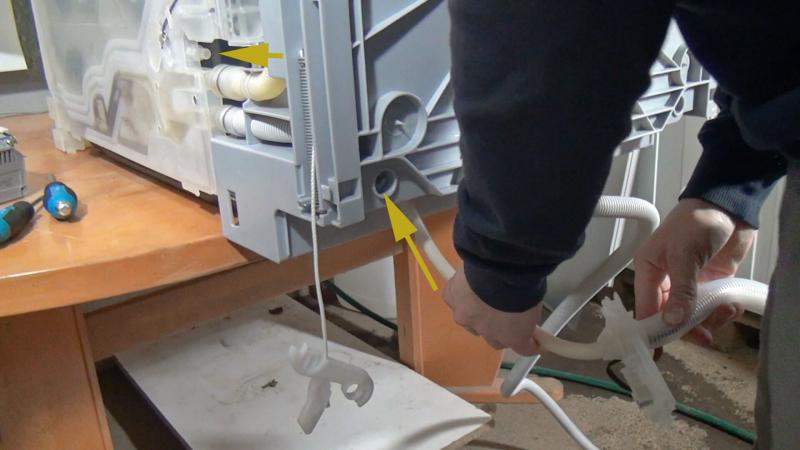

In der Folge muss noch der Zulaufschlauch durch die Öffnung der Bodenwanne durchgefädelt werden und mit der Schlauchschelle am Stutzen montiert werden.

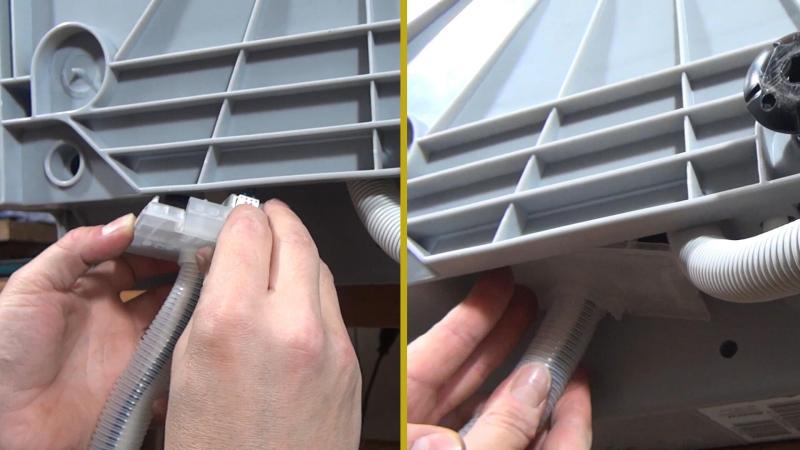

Anschließend wird auch der Stecker des Aquastops wieder angeschlossen und die Anschlusseinheit in die Bodenwanne eingerastet.
Türfedern einhängen und Abdeckungen montieren
Die Türfedern werden wieder durch Spannen der Feder und Aufschieben der Umlenkrolle bei gleichzeitigem Einhängen der Seilhalterung montiert. Wie zuvor erwähnt, können die Federn auch so montiert werden, dass zuerst alles eingehängt wird und anschließend die Federnhalterung mit einer Kombizange eingeschoben wird.

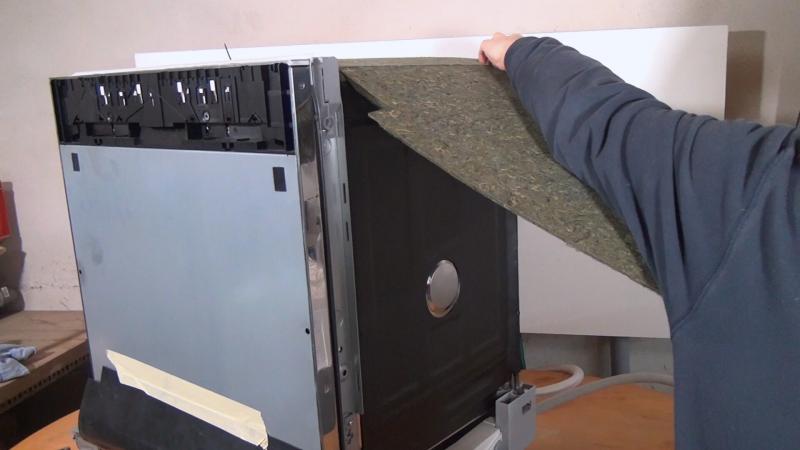

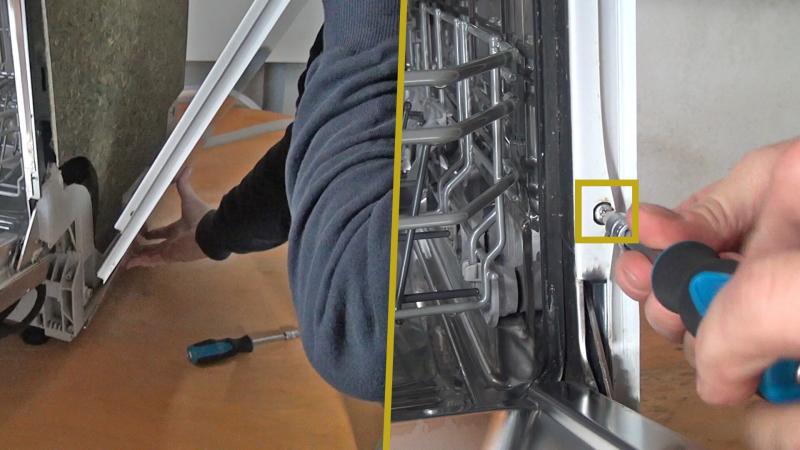

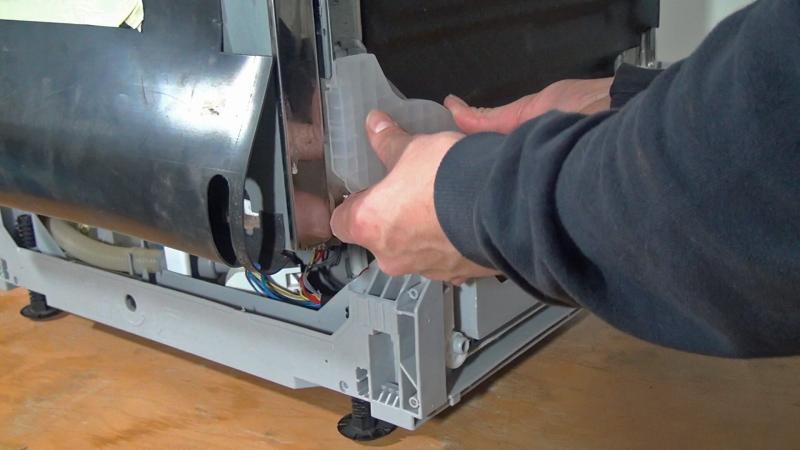

Danach werden die seitlichen Distanzstücke aufgesetzt, die Isolierung heruntergeklappt und die Seitenbleche eingehängt und mit den Schrauben fixiert.

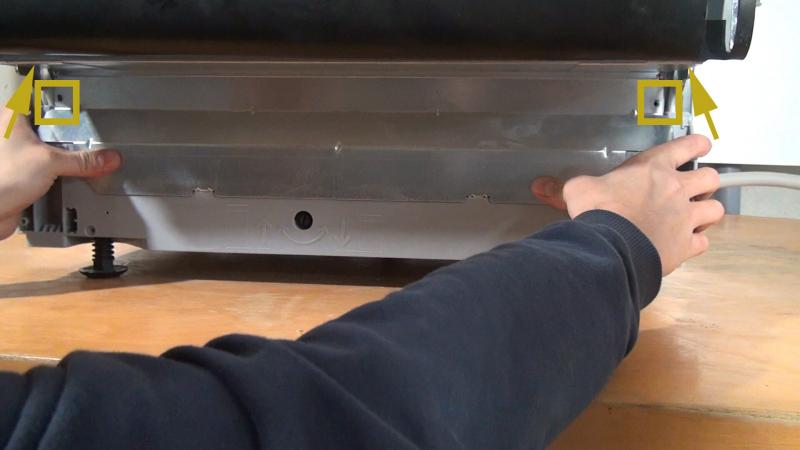

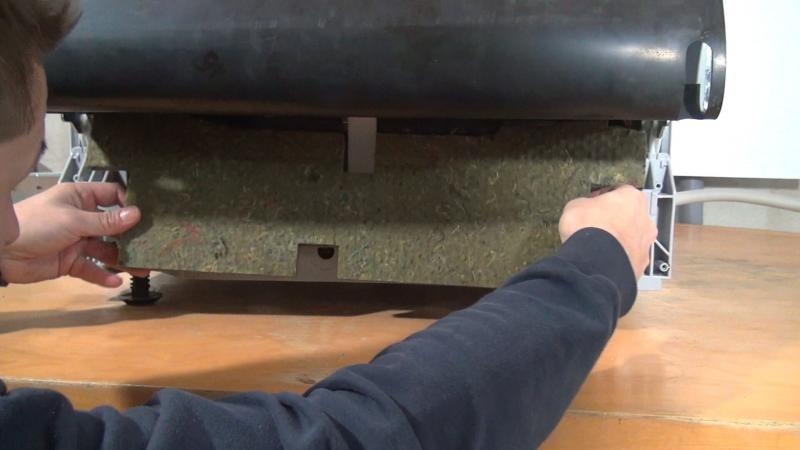

Jetzt muss nur noch die Sockelblende samt Isolierung montiert werden. Dann ist das Projekt auch schon fertig!
Fazit
Auch wenn für den Tausch der Heizpumpe recht viele kleine Schritte notwendig sind und die Reparatur dadurch etwas länger dauert, zahlt es sich in jedem Fall aus. Denn mit einer defekten Heizpumpe wird das Geschirr einfach nicht sauber. Aber deshalb einen neuen Geschirrspüler kaufen ist gar nicht nach unserem Prinzip.
Hat Dir die Anleitung geholfen, freuen wir uns natürlich wenn Du die benötigte Heizpumpe über uns beziehst. Gerne helfen wir Dir auch über diese Anleitung hinaus, solltest Du beim Einbau Probleme haben oder einmal nicht mehr weiterwissen.
Denn Service steht bei uns an oberster Stelle!
Wenn Du nicht genau weißt welche Heizpumpe Du benötigst oder die Fehlerursache einfach nicht finden kannst, dann schreib uns eine Nachricht. Wir freuen uns über jedes Gerät, das wir vor der Entsorgung retten können!
