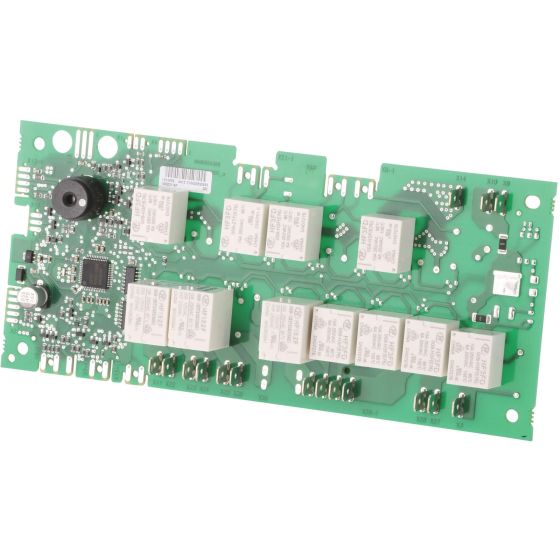

Elektronik Relaisplatine Steuerungsmodul für BSH Backofen Herd (KD-00656659)

Ersatzteil für die Marke(n) Bosch, Siemens, Balay

In diesem N13-Regelmodul wurde ein Relais (K29) eingespart. Es handelt sich dabei um das Relais, dass für das Umschalten des Umluftmotors von langsam auf schnell zuständig war. In den neuen Geräten wird diese Funktionalität nicht mehr benötigt (Ratio). Der Umluftmotor dreht sich immer schnell. Im Layout ist das Relais noch vorhanden.

Dieses Ersatzteil wird immer dann getauscht wenn z.b. beim Einschalten der Heizung(en) die Sicherung fliegt, das Durchmessen der Heizungen aber unauffällig ist. Für das Durchmessen der Heizungen sind alle Kabel an der Heizung abzustecken. Haben die Heizungen keinen Masseschluss, dann liegt der Fehler vermutlich an der Relaisplatine. Oftmals ist eines der Relais aufgeplatzt und sichtlich kaputt.
